慧眼自动测试平台

一种用于软件开发的自动化测试平台

用户使用说明书





软件简介

本软件是一种:计算机软件系统开发时使用的,测试用,工具性软件系统。

工具的主要用途是将软件测试过程自动化。



工具的主要特征是:

1.        高度集成AI技术

2.        一次录制多次回放

3.        无需设定测试预期值

4.        跨操作系统

5.        PC和手机平台



实现自动化测试能力的基本思路是(依顺序):

1. 录制测试步骤。通过把测试人员在软件系统中的操作步骤录制下来,形成文件保存,可供后续多次测试使用;

2. 自动执行。通过服务器平台进行测试规划,在终端测试机上自动执行已经录制好的操作步骤,同时对被测试软件系统的运行结果进行保存;

3. 对比运行结果。通过对先后两次运行结果进行对比比较,判断程序执行是否正确无误;

4. 创建测试报告。通过整理比较结果,自动生成可供软件开发和管理人员阅读的测试报告。

在实际应用中,因为计算机软件开发所采用的平台和技术多种多样,我们对此进行了大量的适配工作,目前已经可以做到两种结构的软件系统测试,分别是:B/S(浏览器/服务器)结构系统,和 C/S(客户端/服务器)结构系统。

B/S模式下,可以做到用Edge浏览器录制一次测试脚本,可以在其他多种不同浏览器上自动运行,包括但不限于FirefoxChromeIEEdge等。

同时本软件平台支持不同操作系统(OS)下的软件测试,包括但不限于WindowsAndroidiOS等。

除了PC平台,本软件也支持手机APP开发过程中的测试,安卓(Android)和苹果OSiOS)。

随着AI技术蓬勃发展,本软件平台在软件实现的各个步骤中,均深度集成了AI功能,提高系统灵活性和测试准确性。

本软件设计思路与技术选型均为原创,希望能为提高国家软件产业效率贡献一点力量。



软硬件环境要求

运行环境



最低硬件安装环境:

服务器:内存8G,处理器2G双核,网络5M,硬盘100G

客户端:内存8G,处理器2G双核,硬盘20G



软件环境

服务器:操作系统 LinuxUbuntuRedhat, 支持Docker

客户端:window7以上,MacOSAndroidiOS



被测试软件环境

服务器:后台应用(LinuxSolaris

客户端:全平台








软件安装卸载

本软件需要专业安装团队进行现场安装部署和调试。

软件系统拓扑图:

注释:

1. 终端中包含下列模块:

浏览器控制模块,Windows系统可执行文件(.exe)文件控制模块,批处理程序控制模块,AI模块,图像处理模块,网络通信模块,配置文件管理模块,加密解密模块,驱动引擎模块(用于录制用户操作行为以及回放),等。

2. 网关服务器中包含下列模块:

通信模块,计时模块,任务管理模块,更新模块,DB访问模块,许可证及身份验证模块,等。

3. 中心服务器中包含下列模块:

中间件包(MQRedisNgnix,等),中央控制台软件,等。

4. 比较服务器中包含下列模块:

队列模块,AI模型,比较算法,报表模块,等。

5. 体系中可以有唯一的网关服务器,唯一的中心服务器,多台比较服务器,和多台终端。






慧眼自动测试平台模块划分

4.1中控台模块划分

慧眼自动测试平台中控台包含以下几个模块:



1. 测试计划管理模块,其中包括:新建测试计划,打开测试计划,修改测试计划信息等功能。

2. 测试计划制定模块,其中包括:设定测试脚本,分配测试任务,指定测试目标环境,导入测试数据等功能。

3. 测试脚本管理模块,其中包括:展示全部测试脚本,管理测试脚本,导入导出测试脚本等功能。

4. 运行状态监控模块,其中包括:展示执行队列列表,展示执行状态,管理执行队列等功能。

5. 运行结果比较模块,其中包括:展示测试结果列表,展示比较状态,设置比较基准等功能。

6. 测试报告查看模块,其中包括:以测试计划-测试单元二级列表展示测试报告列表,查看测试结果报告,下载测试报告等功能。

7. 工具包模块,其中包括独立的:图像比较小工具,目录结构比较小工具,数据比较小工具,文件比较小工具等功能。

8. 配置模块,其中包括对测试项目的配置功能,如测试基本信息修改,测试团队管理,权限管理,

9. 用户信息管理模块, 其中包括:修改用户基本信息,修改密码等功能。

10. 帮助模块,其中包括:用户手册,联络技术支持等功能。

11. 管理员模块, 其中包括:用户管理,权限管理,重新分配项目等功能







4.2终端模块划分

慧眼自动测试平台终端包含以下几个模块:

1. 录制控制器模块,其中包括:开始录制,暂停,结束功能。

2. 项目信息查看模块,其中包括:项目信息查看,选择任务等功能。

3. 终端设置模块,其中包括:修改终端名,增减待测exe程序等功能。










用户使用教程

5.1前提

本自动化测试平台是一个专业的软件工具,用于软件开发过程中提高测试效率。通过将软件测试人员的可重复性工作自动化,达成仅需录制一次测试步骤,即可在不同平台多次重现记录下来的测试步骤,然后再将目标程序的运行结果记录下来,并与标准结果进行比对,已达到发现程序运行错误(bug)的目的。

因此,在使用本平台进行测试之前,用户必须先拥有一个开发基本完成,可以进入测试阶段的计算机软件系统。同时,必须准备好本系统的服务器软硬件环境,以及测试终端的软硬件环境。

详细信息请咨询专业团队。

5.2服务器使用方法说明

5.2.0测试流程基本概念介绍

软件工程中定义测试过程有如下几个阶段:

1. 测试计划:制定测试目标、范围、方法、资源和时间表。

2. 测试设计:根据测试计划,设计测试用例、测试数据和测试环境。

3. 测试执行:运行测试用例,记录测试结果和发现的问题。

4. 测试评估:分析测试结果,评估软件的质量和风险,提出改进建议。

5. 测试报告:汇总测试过程和结果,编写测试报告,向相关人员报告测试情况。



本自动测试平台可以接管第345三个阶段,测试计划(test plan)和测试用例(test case)的设计仍然需要软件开发者在开发过程中进行定义。本平台虽然不能自动进行软件测试的设计,但是可以接收设计的成果,并根据测试设计进行自动化执行,评估和报告。



下面介绍详细的操作方法。




5.2.1创建测试项目

对每个不同的软件开发项目,可以在本平台中控台创建测试项目与之对应。

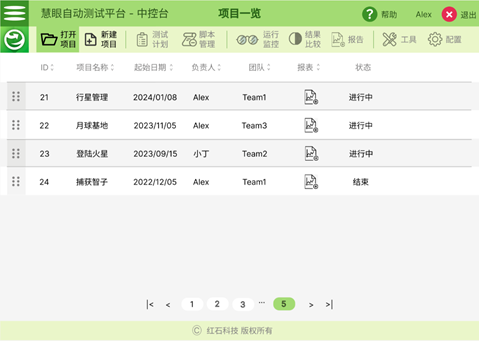

a)在首页面点击新建项目

a)





b)新建项目页输入测试项目的基本信息,然后点击创建,就可以在系统中创建一个测试项目了。

b)



项目基本信息








随后系统将进入测试计划页面,表明新建项目成功。








5.2.2测试项目的配置

配置项目信息,对应着导入测试计划。



a)在首页面点击项目列表中的项目名称,打开计划管理页面。

a)





b)点击配置按钮,打开配置页。

b)

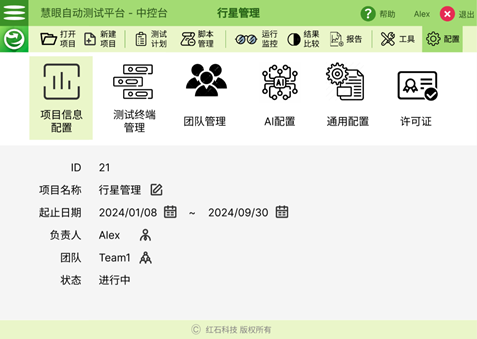

c)在项目信息配置页,可以更改项目名称,起止日期,负责人,和团队。

c)

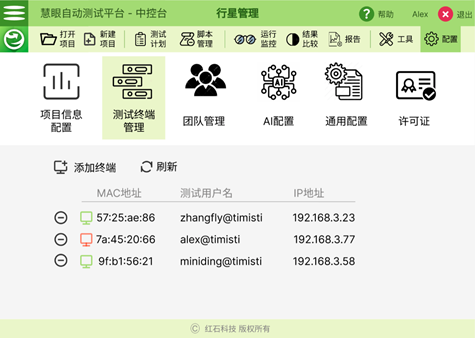

d)在测试终端管理页,可以增减参与本项目测试的终端设备,红色表示设备离线。

d)

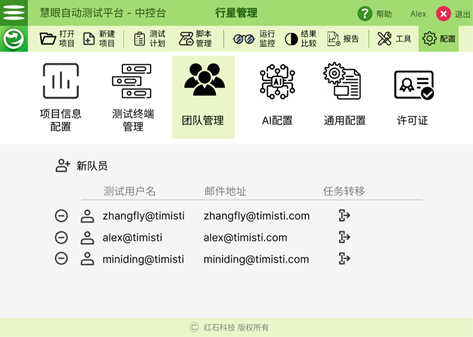

e)在团队管理页,可以查看和管理团队成员。团队成员可以接收测试计划,并录制和上传测试脚本。

e)





f)AI配置页,可以更改

f)

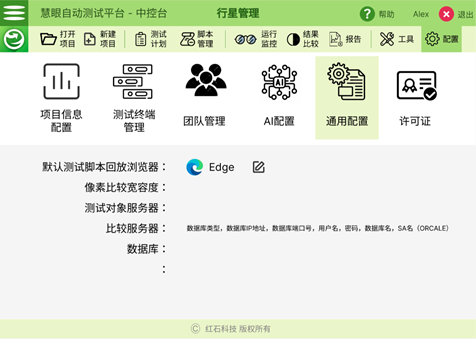

g)在通用配置页,可以查看和更改测试项目的一些通用设置。

g)

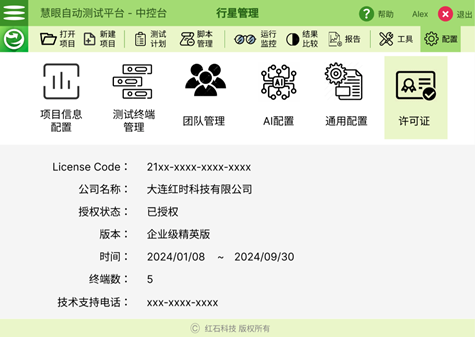

h)在许可证页,可以查看许可证信息。

h)










5.2.3编制测试计划

每个项目中可以包含多个测试计划,以实现各模块分割测试,组合测试,多轮测试等目标。

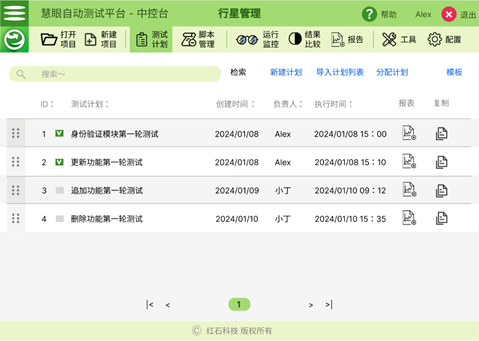

a)在测试计划管理页,点击新建计划。

a)

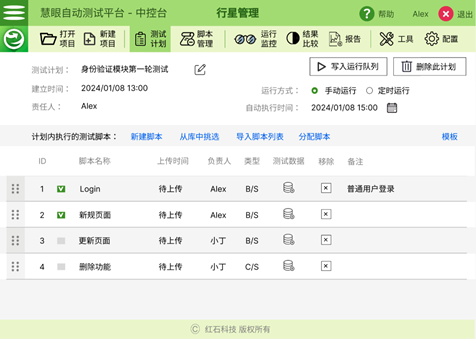

b)在新计划创建页

-输入测试计划名称。

-确定运行方式为手动运行或定时运行,若选择定时运行则需要指定计划运行时间。

-计划创建时间和责任人为当前登陆用户,不可更改。

-向计划中添加测试脚本,在列表内的测试脚本将会跟随测试计划安排自动执行(参考步骤c)。

-点击写入运行队列按钮,当前测试计划将进入运行队列等待执行。

-若列表中仍存在未录制上传的脚本,则测试计划无法进入运行队列执行。

b)



4)



3)



2)



1)



c)有三种方式向测试计划中添加测试脚本

         -新建脚本。

         -导入脚本,需使用系统提供的模板,整理数据后导入。

         -从库中挑选脚本。

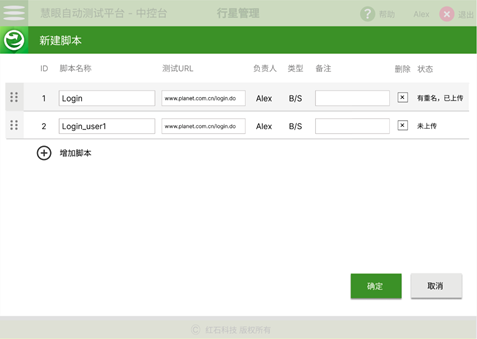

在新建脚本页中,可以批量创建脚本,需要输入脚本名称和备注信息。脚本名称确定后,系统将提示相关信息,若该名称下的脚本已经存在于脚本库中,则直接使用库中内容。

点击增加脚本按钮,可以增加一个新条目。

确定后,信息同时进入测试计划和脚本库中。

c)





d)在导入脚本页面,选择要导入的数据文件后,文件中的内容将被自动读取,并显示在列表中。导入的数据在列表中可以编辑,并可以向列表中手动增加新的条目,功能与新建脚本一致。确定后信息进入测试计划和脚本库中。

d)

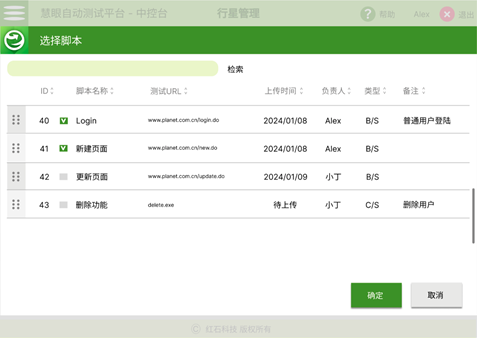

e)在选择页面可以从脚本库中挑选现存脚本进入当前测试计划中。选好后,点击确定。

e)






















5.2.4创建和配置自动测试队列

当计划内的测试脚本全部录制上传完成后,测试计划即获得可执行状态,此时可以将测试计划加入执行队列等待执行。

跟随下面的说明,用户将可以安排测试计划的执行方式和执行时间,并自动执行录制好的测试脚本。自动执行过程结束后,测试的结果将同时被保存在服务器上,以备结果对比使用。

结果对比过程将在测试过程结束后自动运行,对比结束后,系统将自动生成测试报表。对比规则可以由AI进行自定义,具体实践需取得专业技术支持。

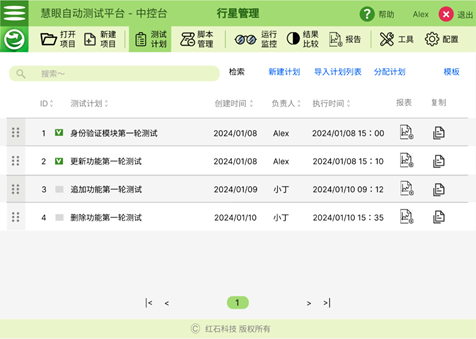

a)在测试计划页面,选择运行方式。

-手动运行:表示不指定运行时间,仅加入执行队列,随后可以在执行队列中手动启动。

-定时运行:表示指定运行时间,加入运行队列后,系统将按照指定时间启动此测试计划。

a)








b)就绪后,点击写入运行队列按钮,将此测试计划加入运行队列。多次点击写入运行队列按钮,系统将认为用户需要多次执行相同的测试计划,并向运行队列中添加多个同名条目,这些同名条目将串行执行。

         -就绪条件:计划中包含的测试脚本全部录制完成。

b)

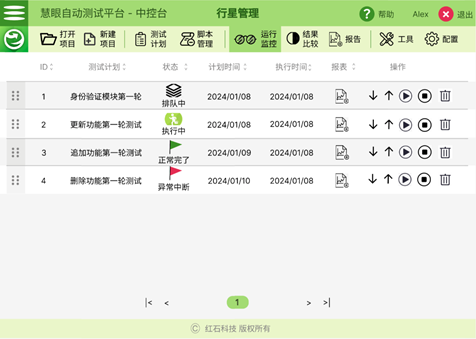

c)加入运行队列的测试计划也会被同时加入比较队列中,运行过程结束后将自动激活比较过程。

         -运行过程中可以手动停止,手动暂停。

         -比较过程中可以手动停止,手动暂停。
         -

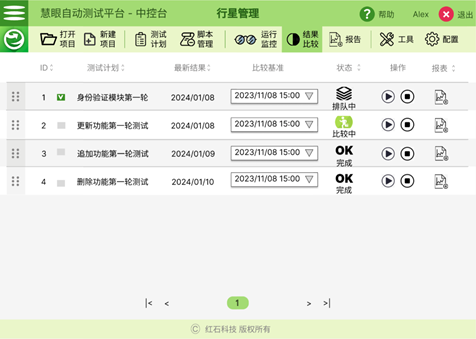

在比较过程开始前,可以设定比较基准。

         -测试计划执行结束后可以查看报表。

c)



c)










5.2.5查看测试报告

当比较队列中的任务完成后,系统会自动生成测试报告,报告的内容依据于比较的结果。比较的内容基于前后两次运行结果的截图,比较规则可以自定义。具体操作需要取得技术支持。

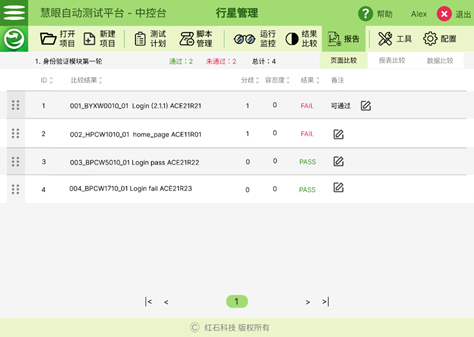

a)在报告页面,用户可以看到以测试计划和测试脚本为单位生成的测试报告。点击报告图标,查看报告。

a)

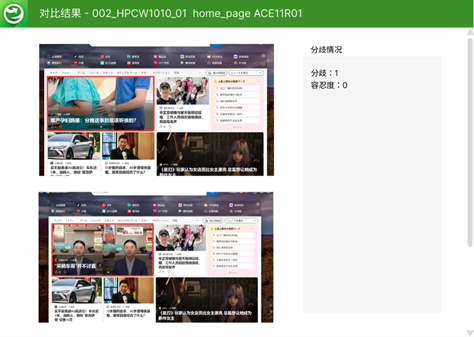

b)在报告列表页面,将显示相关测试计划所对应的界面列表,并显示测试结果。点击条目,可查看对比的详细内容。

         -若测试计划中存在相关的报表,比如PDF格式下载的报表,则相关测试结果显示在报表比较项下

         -若测试计划中存在相关的数据文件下载,比如csv文件,则相关测试结果实在数据比较项下

b)








b)在报告列表页面,将显示相关测试计划所对应的界面列表,并显示测试结果。




5.3客户端使用方法说明

5.3.1录制测试脚本

自动测试平台可以录制用户的操作过程,并将其保存下来,在需要的时候自动重放整个操作过程,以达到自动测试的目的。跟随下面的说明,用户可以录制自己的测试脚本。

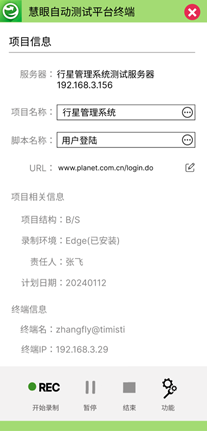

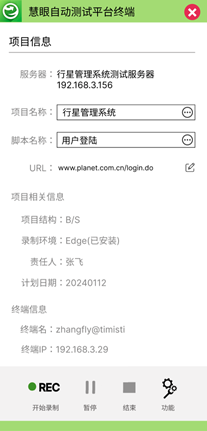

a)打开测试终端程序,可以看到录制页面。

         -服务器:显示服务器连接信息。终端不能独立工作,必须从服务器接收任务后才能录制和保存脚本。

         -用户选择项目名称和脚本名称,以接收任务分配。

         -URL:显示当前脚本所对应的启动网址,可修改。

-项目相关信息:显示项目级相关信息。录制环境为Microsoft Edge(推荐),若录制时未安装,则录制无法启动。

-终端信息:显示当前终端相关信息。

-就绪后点击开始录制。

a)

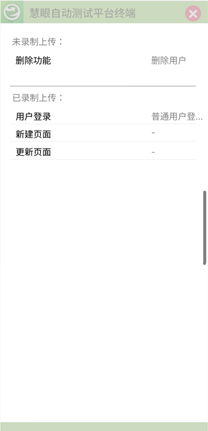

b)点击脚本名称下拉框,打开选择页面,选择当前开始录制的脚本。

b)








c)点击开始录制按钮,系统将自动启动Edge并打开指定网址,从此时开始到按下结束按钮之前,用户在Edge打开的页面上的操作将被完整录制,录制结束后,脚本将自动上传服务器保存。

若测试目标程序是.exe文件,则需要先在设置页面中指定路径,才可以启动测试,请参照步骤d

c)






5.3.2客户端配置

测试终端在使用之前需要进行简单的配置。跟随下面的说明,可以为正常使用终端做好配置。

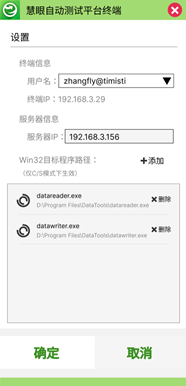

a)点击功能按钮,在菜单中选择设置,打开设置页面,可以对终端进行设置。

         -终端信息:展示终端相关信息,可以更改当前终端的用户名。

         -服务器信息:指定服务器IP地址。

         -Win32目标程序:用以指定待测试的.exe文件安装路径,未指定的.exe文件将无法由系统启动并录制

d)









5.4手机测试说明

本自动化测试平台通过模拟器间接进行手机平台的自动化测试工作。测试脚本的录制和播放都由模拟器进行代理,这种方式在不改变整体测试操作方法的情况下,大大拓展了测试平台的兼容性。具体方法说明如下:



5.4.1创建测试项目

a)点击创建项目按钮。

a)

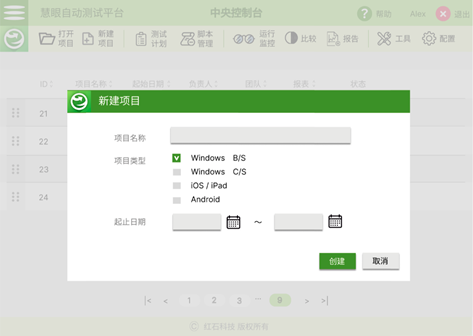

b)在新建项目页面选择项目类型为iOS/iPad,输入全部信息后点击创建,在系统中创建iOS类型的测试项目。

b)





5.4.2编制测试计划

编制测试计划的方法与其他类型的测试项目一致,请参照5.2.3编制测试计划

5.4.3录制测试脚本

当测试计划编制完成以后,终端测试机可以进行测试脚本的录制工作。

录制时,模拟器通过实时模拟待测试手机的屏幕,用鼠标指针模拟人类手指行为,对目标APP进行操作,然后将操作行为和结果分别记录为测试脚本和系统使用的其他数据,最终融入通用的自动测试流程。

测试全过程需要手机与测试终端机通过数据线保持连接。被测手机需要提前安装终端程序,并在系统中注册。

跟随下面的说明,用户可以录制手机测试脚本。



a)打开测试终端程序,并选择项目名称和脚本名称,随后点击开始录制

a)

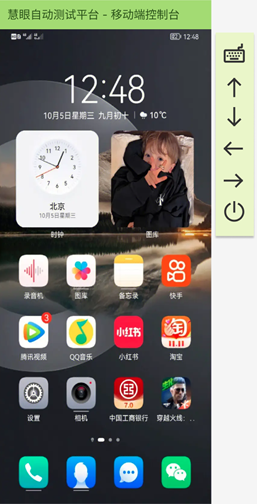

b)在测试开始前需要将手机和终端机用数据线连接。此时,系统将自动寻找连接已经注册的关联手机,并打开模拟器窗口。

b)



c)在模拟器窗口中进行的所有操作,将被系统记录,并形成脚本保存在服务器上。流程和通用测试流程 保持一致。

5.4.4创建和配置自动测试队列

创建和配置自动测试队列的方法与其他类型的测试项目一致,请参照5.2.4创建和配置自动测试队列

测试自动执行的过程中,需要被测手机与测试终端机通过数据线保持连接。

5.4.5查看测试报告

查看测试报告的方法与其他类型的测试项目一致,请参照5.2.5查看测试报告

5.4.6测试项目配置

测试项目配置的方法与其他类型的测试项目一致,请参照5.2.2测试项目的配置
